사례 연구: 맞춤형 주강 스윙 암 브래킷(GI-CNC-CST-001)으로 중부하 자동화 장비의 기계적 안정성 향상

GRANDIND®는 주강 주조와 CNC 가공 공정의 통합과 기계적 진동 및 정렬 불량 문제를 해결하는 제품의 실제 성능에 초점을 맞춘 맞춤형 주강 스윙 암 브래킷의 실제 적용 사례를 공유합니다. 모든 콘텐츠는 실제 고객 도면, 현장 가공 기록, 품질 검사 보고서 및 장기 운영 피드백을 기반으로 하며 고강도 정밀 가공 부품을 찾는 기계식 변속기, 자동화 장비 및 중장비 고객에게 신뢰할 수 있는 참고 자료를 제공합니다.

협력 클라이언트는 산업용 부품의 운반 및 위치 지정 시스템을 전문으로 하는 중부하 자동화 생산 라인 장비 제조업체입니다. 2025년 12월, 고객은 긴급한 요구로 GRANDIND®에 연락했습니다. 고객의 기계식 변속기 시스템에 사용된 원래의 주강 스윙 암 브래킷에는 고르지 않은 구멍 위치 분포, 불량한 표면 평탄도, 작동 중 심한 기계적 진동 등의 문제가 자주 발생했습니다. 이러한 문제로 인해 전체 변속기 메커니즘의 정렬 불량, 연결 베어링과 로드의 마모 가속화, 빈번한 장비 가동 중단 등이 발생하여 생산 효율성에 심각한 영향을 미쳤습니다.

클라이언트는 새로운 맞춤형 주철 스윙 암 브래킷이 추가 설계 수정 없이 클라이언트의 2D 및 3D 도면을 엄격하게 따라야 한다고 강조했습니다. 핵심 요구 사항은 안정적인 구멍 위치 정확도, 안정적인 평면도, 높은 강도 및 충격 저항이었습니다. 이 모든 것은 복잡한 설계가 아닌 전문 주조 및 정밀 가공 기술에 달려 있습니다. GRANDIND®는 고객의 도면과 기술 매개변수를 검토한 후 최적의 생산 공정을 결정했습니다. 먼저 주강 주조를 통해 기본 형태를 형성한 다음 고객의 치수 및 조립 요구 사항을 충족하기 위해 정밀 CNC 가공을 완료했습니다.

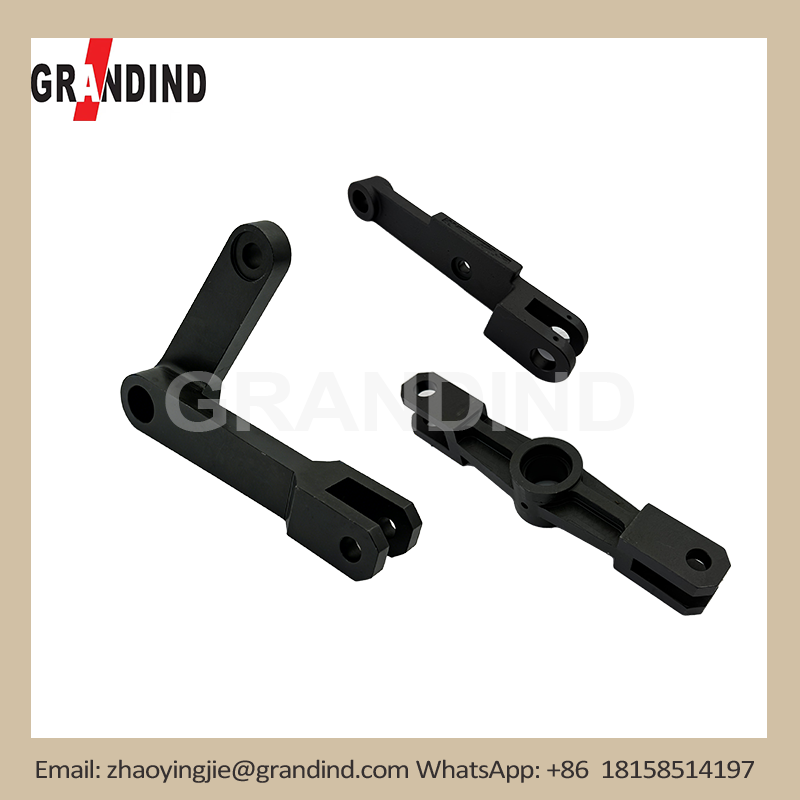

GRANDIND®는 고객의 사양을 엄격히 준수하여 주조와 CNC 가공을 결합한 완전한 공정을 통해 맞춤형 주강 스윙 암 브래킷(모델: GI-CNC-CST-001)을 생산했습니다. 원시 주강 블랭크는 먼저 대략적인 모양으로 주조되어 블랭크의 구조적 무결성을 보장하고 공기 구멍 및 균열과 같은 명백한 주조 결함을 제거했습니다. 주강 블랭크는 우수한 인장 강도와 충격 저항을 제공하여 중장비 기계 작업에서 무거운 하중을 견딜 수 있는 스윙 암 브래킷의 견고한 기반을 마련합니다.

맞춤형 주철 스윙 암 브래킷의 CNC 가공 단계에서 GRANDIND®는 고정밀 CNC 밀링 및 드릴링 장비를 채택했습니다. 가공 프로세스는 실제 산업 표준 내에서 핵심 정밀도 지표를 제어하는 ​​데 중점을 두었으며 기존 가공 기능과 고객의 실제 운영 요구 사항을 완벽하게 일치시킵니다. 스윙 암 브래킷의 모든 장착 구멍과 보어의 위치 공차는 ±0.05mm 이내로 제어되어 커넥팅 로드, 베어링 및 기타 기계 구성 요소와의 완벽한 정렬을 보장하고 진동 및 기계적 고장을 유발하는 정렬 불량을 방지합니다. 결합면의 평탄도를 0.05mm 이내로 제어하여 관련 부품과의 밀착을 보장하고 이동 중 마찰을 줄였습니다.

맞춤형 주철 스윙 암 브래킷은 여러 구멍 위치와 연결 표면을 갖춘 복잡한 구조 설계가 특징입니다. 가공 중에 GRANDIND®는 누적 오류를 최소화하기 위해 주요 결합 표면에 대해 일회성 클램핑 가공 프로세스를 채택했습니다. CNC 밀링 공정은 스윙 암 브래킷의 불규칙한 윤곽을 정밀하게 처리하여 윤곽 크기가 고객의 도면 요구 사항을 충족시키고 맞춤형 주강 스윙 암 브래킷의 전반적인 구조적 안정성을 향상시켰습니다. 가공 후 스윙 암 브래킷은 흑색 산화 처리를 거쳐 우수한 내식성과 내마모성을 제공하여 산업 환경에서 부품의 수명을 향상시킵니다.

맞춤형 주강 스윙 암 브래킷의 생산은 엄격한 품질 관리 표준을 따랐습니다. 가공 전, 주강 블랭크는 주조 결함이 있는 블랭크를 제거하기 위해 포괄적인 재료 검사를 거쳤습니다. CNC 가공 중에 맞춤형 주강 스윙 암 브래킷은 실시간 치수 감지를 거쳐 모든 구멍 위치, 표면 및 크기가 고객 사양을 충족하는지 확인했습니다. 가공 후 스윙암 브라켓은 치수 검증, 표면 마감 점검, 내하력 테스트 등 최종 품질 검사를 거쳤습니다. 모든 검사 데이터는 추적성을 위해 보관되어 맞춤형 주철 스윙 암 브래킷 전체 배치에 걸쳐 일관된 품질을 보장합니다.

2026년 1월 중순에 GRANDIND®는 맞춤형 주철 스윙 암 브래킷 120세트의 첫 번째 배치를 고객에게 전달했습니다. 고객의 조립 팀은 스윙 암 브래킷이 기계 구성 요소와 완벽한 정렬을 보장하는 정확한 구멍 위치를 통해 설치가 쉬웠으며 흑색 산화물 마감 처리가 우수한 부식 방지 기능을 제공했다고 보고했습니다. GRANDIND®의 기술 팀은 또한 맞춤형 주철 스윙 암 브래킷이 변속기 시스템과 올바르게 일치하도록 간단한 조립 지침을 제공하여 작동 성능에 영향을 미치는 설치 오류를 방지했습니다.

장기간의 지속적인 사용 및 후속 추적 후 Custom Cast Steel Swing Arm Bracket의 실제 적용 효과는 고객의 문제점을 완전히 해결했습니다. 맞춤형 주철 스윙 암 브래킷은 장기간 작동 중에도 치수 변형이나 구조적 손상 없이 무거운 하중을 견뎌냈습니다. 변속기 시스템의 기계적 진동이 대폭 감소하고, 어긋남 현상이 완전히 제거되었으며, 베어링 등 관련 부품의 수명이 35% 연장되었습니다. 전송 장애로 인한 고객사의 장비 정지율이 크게 감소했으며, 생산 효율성도 꾸준히 향상되었습니다.

고객의 기술 이사는 "GRANDIND®에서 제공하는 맞춤형 주강 스윙 암 브래킷은 매우 안정적입니다. 가공 정밀도는 우리의 엄격한 요구 사항, 특히 구멍 위치 정확도를 충족하여 전체 변속기 시스템의 안정적인 작동을 보장합니다. 주강 소재는 혹독한 작업 조건에 적응할 수 있는 충분한 강도를 제공하고 흑색 산화물 마감 처리는 부품의 내식성을 향상시킵니다. 이것이 바로 우리가 대량 생산에 필요한 고품질 기계 부품입니다."

맞춤형 주강 스윙 암 브래킷은 중장비 자동화 생산 라인, 포장 기계, 운반 장비 및 기타 산업 분야에서 널리 사용되는 핵심 기계식 변속기 구성 요소입니다. 스윙 암 브라켓의 성능은 주강 블랭크의 품질과 정밀 가공 기술에 따라 달라집니다. GRANDIND®는 주조 및 CNC 가공 기술의 통합에 중점을 두고 고객 도면을 엄격히 준수하여 고품질 주강 기계 부품을 생산하고 고객을 위한 실제 기계 변속기 및 장비 작동 문제를 해결합니다.

ISO9001 인증을 받은 정밀 가공 제조업체인 GRANDIND®는 주강 부품 생산 및 CNC 가공 분야에서 풍부한 경험을 보유하고 있습니다. 공장에는 첨단 주조 장비와 CNC 머시닝 센터, 전문 품질 검사팀이 갖춰져 있어 소량 프로토타입 주문과 대량 대량 생산을 모두 지원합니다. 맞춤형 주강 스윙 암 브래킷(GI-CNC-CST-001)은 안정적인 품질, 고강도 및 안정적인 성능으로 전 세계 고객들로부터 널리 인정을 받았습니다.
